caratteristiche del prodotto
Facile da mantenere

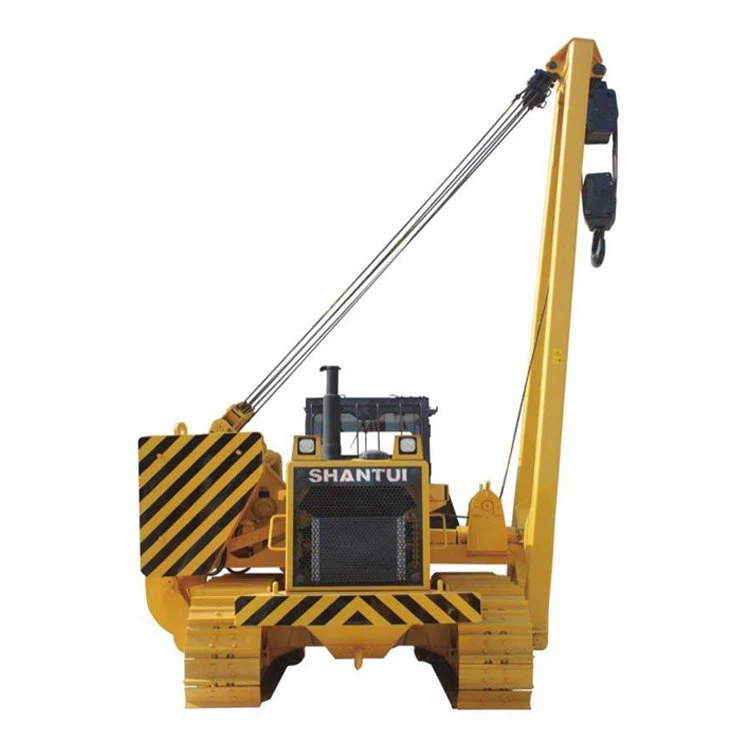

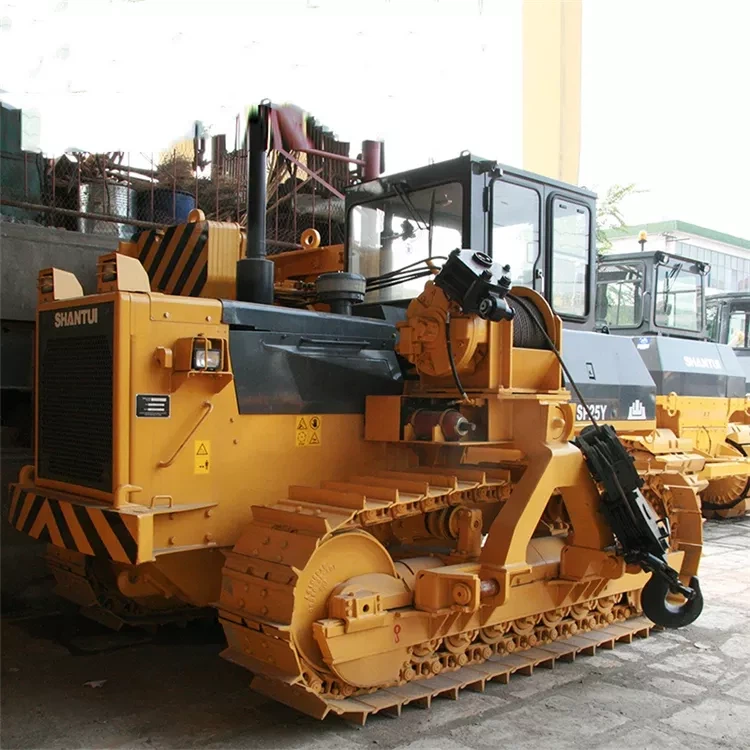

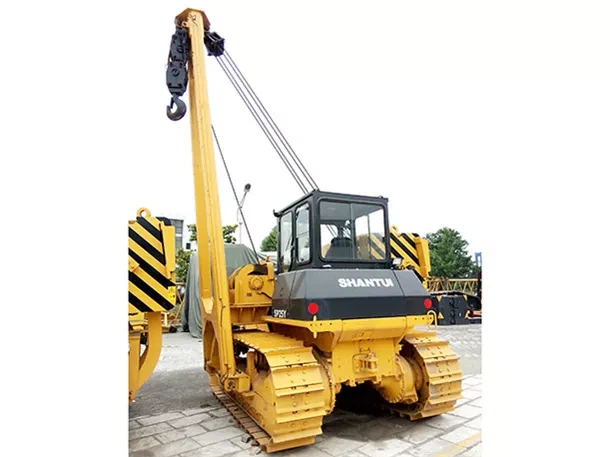

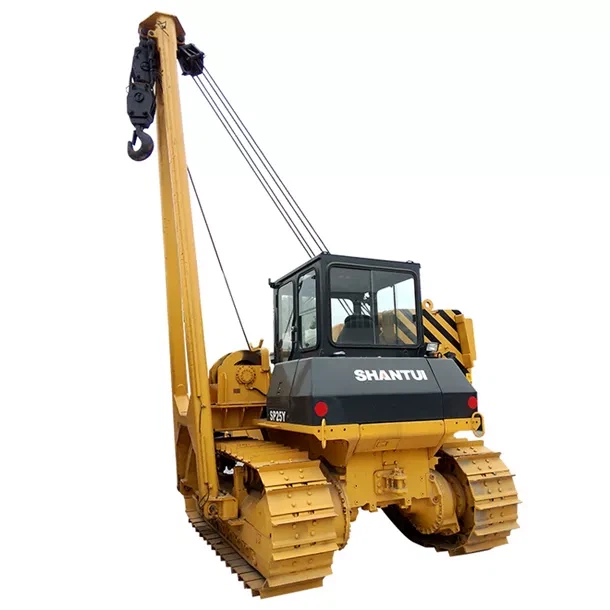

Le parti strutturali del posatubi SP25Y da 25 tonnellate ereditano la qualità eccellente e stabile dei prodotti maturi Shantui.
Il cablaggio è ramificato con tubi corrugati e derivazioni senza saldatura, con un elevato grado di protezione.
Le parti elettriche e idrauliche principali sono prodotti importati, con qualità stabile e affidabile e alta affidabilità.
Prestazioni operative
Il controllo del dispositivo di lavoro del posatubi SP25Y da 25 tonnellate consiste nel controllo dell'orzatura, del sollevamento e del contrappeso. La valvola di inversione idraulica è controllata da una valvola di controllo pilota di riduzione della pressione, che è semplice da controllare, flessibile e fa risparmiare manodopera, ha buone prestazioni di regolazione fine ed è facile da installare sul corpo.
Il gancio e il braccio sono controllati su un joystick e il contrappeso è controllato da un joystick separato, che è comodo e veloce da usare in varie condizioni di lavoro, ottiene buone prestazioni di jog, garantisce i requisiti di precisione degli utenti e migliora l'efficienza del lavoro.
Il motore idraulico dell'argano con gancio e braccio ha un'efficienza volumetrica estremamente elevata e l'eccellente valvola di bilanciamento elimina lo slittamento secondario dell'argano e il tremolio del gancio vuoto. Inoltre, la frizione nell'argano del gancio di traino implementa la funzione di gancio a caduta libera.
Adattabilità al lavoro
Il telaio ha una buona stabilità, un basso consumo medio di carburante e un'elevata economia.
Il braccio ha un'ampia gamma di lavoro e il gancio si solleva rapidamente.
Grande capacità portante, grande peso di sollevamento e alta efficienza del lavoro.
Il gancio, il braccio e il contrappeso possono realizzare una regolazione continua della velocità e un movimento combinato.
Sia il gancio che l'argano del braccio adottano ingranaggi epicicloidali a tre stadi per la decelerazione e l'aumento della coppia, con elevato fattore di sicurezza ed elevata efficienza meccanica.
La macchina è dotata di un sistema limitatore di coppia per monitorare lo stato di funzionamento in tempo reale per garantire la sicurezza del sollevamento del posatubi SP25Y da 25 tonnellate.
Sistemi di alimentazione
Il motore del bulldozer Chongqing Cummins installato adotta una pompa di iniezione del carburante ad alta efficienza, che ha le caratteristiche di prestazioni elevate, qualità matura e stabile, elevata proprietà sociale, forte versatilità dei componenti e bassi costi di manutenzione.
Prodotto | Posatubi da 25 tonnellate SP25Y |
Parametri di prestazione | |
Peso operativo (Kg) | 22000 |
Massima capacità di sollevamento (T) | 25 |
Potenza nominale del motore (kw/hp) | 120Kw |
Raggio minimo di sterzata (mm) | 2950 mm |
Pressione al suolo (Mpa) | 0.07 |
Motore | |
Modello del motore | WD10\SDEC SC11CB |
Numero di cilindri× diametro cilindro× corsa (mm×mm) | 6-126x130\6-121x152.4 |
Potenza nominale/velocità nominale (kw/rpm) | 120/1850 |
Coppia massima (Nm/giri/min) | 746±6 percento /810±6 percento |
Ingombro macchina | |
Lunghezza (mm) | 4000 |
Larghezza (mm) | 3050 |
Altezza (mm) | 2954 |
Prestazioni di guida | |
Marcia avanti 1/Retromarcia 1 (km/h) | 0-3.29/0-4.28 |
Marcia avanti 2/Retromarcia 2 (km/h) | 0-5.82/0-7.59 |
Marcia avanti 3/Retromarcia 3 (km/h) | 0-9.63/0-12.53 |
Sistema di viaggio | |
Convertitore di coppia idraulico | Tre elementi monostadio e monofase |
Trasmissione | Ingranaggio epicicloidale, frizione multidisco e tipo idraulico con lubrificazione forzata |
Guida principale | Ingranaggio conico a spirale, decelerazione a uno stadio e lubrificazione a sbattimento |
Frizione dello sterzo | Tipo a bagno d'olio, a molla multipla applicata, a rilascio idraulico e ad azionamento manuale-idraulico |
Freno di sterzo | Tipo a umido, a cinghia flottante e ad assistenza idraulica |
Trasmissione finale | Riduttore a ingranaggi diritti a due stadi e lubrificazione a sbattimento |
Sistema di telaio | |
Modalità sospensione | Struttura rigida della traversa |
Interasse del binario (mm) | 2050 |
Larghezza pattini (mm) | 560 (opzionale 610) |
Lunghezza al suolo (mm) | 2635 |
Numero di pattini da pista (unilaterale/pezzo) | 39 |
Passo della pista della catena (millimetro) | 203.2 |
Numero di rulli portanti (unilaterali) | 2 |
Numero di rulli (unilaterali) | 7 |
Impianto idraulico funzionante | |
Pompa funzionante | Pompa ad ingranaggi a cilindrata fissa, con cilindrata massima a 100 ml/giro |
Pompa pilota | Pompa ad ingranaggi a cilindrata fissa, con cilindrata massima a 10ml/r |
Valvola di funzionamento | Valvola proporzionale multivie |
Foro del cilindro del contrappeso (millimetro) | φ110 |
Capacità del serbatoio | |
Serbatoio carburante (L) | 315 |
Serbatoio olio idraulico funzionante (L) | 148 |
Dispositivo funzionante | |
Altezza massima di sollevamento (millimetro) | 4400 |
Velocità di sollevamento gancio m/min | 0--12 |
Lunghezza del braccio (m) | 5.5 (Facoltativo 6.1) |
